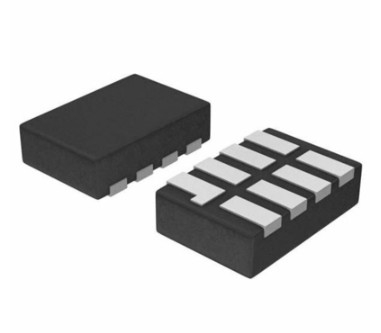

СИД SN74AVC2T244DQMR электронных блоков IC фильтра EMI Texas Instruments TI

Особенности для SN74AVC2T244

• Широкое работая vCC ряда 0,9 v к 3,6 v
• Низкое потребление Статическ-силы, 6-µA Макс iCC
• Выход включает особенность позволяет потребителю вывести выходы из строя для уменьшения расхода энергии
• ±24-mA вывело наружу привод на 3,0 v
• Яподдерживает частично деятельность Сил-Вниз-режима
• Гистерезис входного сигнала позволяет медленному переходу входного сигнала и лучшей переключая невосприимчивости шума на входном сигнале
• Максимальные тарифы данных
  • 380 Mbps (1.8-V к переводу 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (переведите до 2,5 v или 1,8 v)
  • 150 Mbps (переведите до 1,5 v)
  • 100 Mbps (переведите до 1,2 v)
• Представление захвата превышает 100 мам согласно с JESD 78, класс II
• Предохранение от ESD превышает JESD 22
  • модель Человеческ-тела 5000-V (A114-A)

Описание для SN74AVC2T244

Этот переводчик 2 битов однонаправленный использует 2 отдельных конфигурируемых рельса электропитания. Порт a конструирован для того чтобы отслеживать vCCA. VCCA признавает любую подачу напряжения от 0,9 v до 3,6 V. Порт b конструирован для того чтобы отслеживать vCCB. VCCB признавает любую подачу напряжения от 0,9 v до 3,6 V. Это учитывает перевод низшего напряжения между узлами напряжения тока 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V и 3.6-V. Для SN74AVC2T244, когда выход-позвольте входной сигнал (OE) высок, все выходы помещен в высокоимпедансном государстве. SN74AVC2T244 конструировано так, что цепь входного сигнала OE будет ссылаться на до vCCA. Этот прибор полно определен для применений частично-силы-вниз используя Ioff. Яс сетей выводит выходы из строя, предотвращая повреждающ настоящий противорот через прибор когда он приведено в действие вниз.
