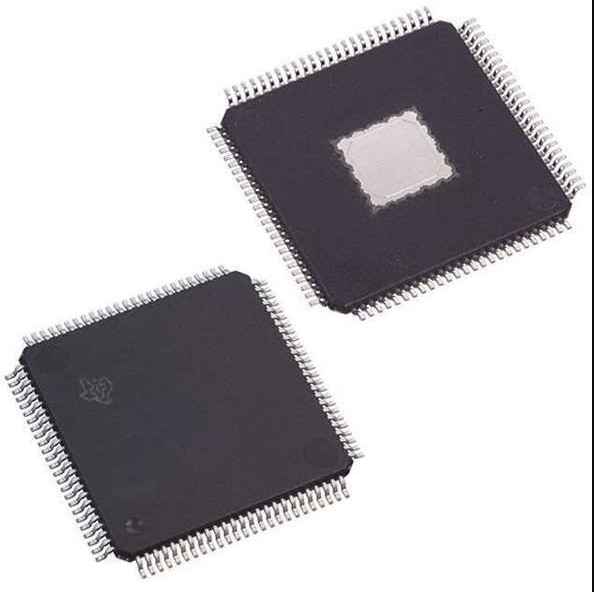

C28x вырезают сердцевина из 32 блока Texas Instruments TMS320F28377SPZPS микроконтроллера бита MCU

Name: C28x вырезают сердцевина из 32 блока Texas Instruments TMS320F28377SPZPS микроконтроллера бита MCU
Brand: Texas Instruments
SKU: TMS320F28377SPZPS
Price: 1 USD
Availability: InStock
Rating: 4.6 (166 reviews)

C28x Core 32 Bit MCU Microcontroller Unit Texas Instruments TMS320F28377SPZPS

Основная информация

Фирменное наименование:	Texas Instruments
Номер модели:	TMS320F28377SPZPS

Количество мин заказа:	1 часть
Время доставки:	2~8 трудодней
Условия оплаты:	T/T

Лучшая цена Контакт

Бренд:	Texas Instruments	Сертификат:	/
Модель:	TMS320F28377SPZPS	MOQ:	1 ПК
Цена:	Negotiated	Доставка:	2~8 трудодней
Оплата:	T/T
Высокий свет:	Блок микроконтроллера 32 сдержанный MCU , Блок микроконтроллера TMS320F28377SPZPS MCU

ХАРАКТЕР ПРОДУКЦИИ

C28x вырезают сердцевина из 32 блока Texas Instruments TMS320F28377SPZPS микроконтроллера бита MCU

Блок Texas Instruments /TI TMS320F28377SPZPS микроконтроллера MCU

Модуль ECAD	Символ, след ноги & модель 3D PCB
Дата введения	25-ое августа 2014
ECCN	3A991.a.2
Страна происхождения	Филиппины
Галоид свободный	Уступчивый
Оцененная дата EOL	2031
Альтернативные части (Перекрестная ссылка)	TMS320F28375SPZPQ; TMS320F28375SPZPQR; TMS320F28377SPZPQ; R5F565N9AGFP#30;
Состояние предложения и спрос	Ограниченный
Поддельная угроза в открытом рынке	33 pct.
Популярность	Средство
Пакет	100-TQFP подвергло пусковая площадка действию
Температурная амплитуда рабочей температуры	-40°C \| 125°C (TJ)
Тип генератора	Внутренний
Пакет изготовителя	100-HTQFP (14x14)
Подача напряжения	1,14 V \| 3,47 V
Тип памяти программы	ВСПЫШКА
Размер запоминающего устройства программы	1MB (512K x 16)
Фамилия	TMS320F28377
Peripherals	DMA, POR, PWM, WDT
Преобразователи данных	A/D 14x12b, 14x16b, D/A 3x12b
Скорость	200MHz
Размер ядра	трицатидвухразрядное Одно-ядр
Размер RAM	82K x 16
Упаковка	Поднос
Взаимодействие	КОНСЕРВНАЯ БАНКА, I2C, McBSP, SCI, SPI, вверх по, UART/USART, USB
Изготовитель	Texas Instruments
Категории	Интегральные схемаы (ICs)
Номер I/O	41
Процессор ядра	C28x
Серия	C2000 C28x Delfino

Особенности для TMS320F28377S

C.P.U. TMS320C28x трицатидвухразрядное
- 200 MHz
- Блок единственной точности IEEE 754 с плавающей точкой (FPU)
- Тригонометрический блок математики (TMU)
- Viterbi/сложный блок математики (VCU-II)
Programmable акселератор закона о контроле (CLA)
- 200 MHz
- IEEE 754 инструкции единственной точности с плавающей точкой
- Исполняет код независимо от главного C.P.U.
память На-обломока
- 512KB (256KW) или 1MB (512KW) (ECC-защищенной) вспышки
- 132KB (66KW) или 164KB (82KW) равенств-защищенного RAM (ECC-защищенного или)
- развитие третьей стороны безопасностью Двойн-зоны поддерживая
- Уникальный идентификационный номер
Часы и контроль системы
- 2 внутренних генератора нул-штыря 10-MHz
- кварцевый осциллятор На-обломока
- Модуль таймера сторожевого пса Windowed
- Отсутствующие сети обнаружения часов
1.2-V ядр, дизайн I/O 3.3-V
Peripherals системы
- 2 внешних интерфейса памяти (EMIFs) с поддержкой ASRAM и SDRAM
- сразу регулятор доступа к памяти 6-channel (DMA)
- До 169 индивидуально programmable, переданные по мультиплексу общецелевые штыри вход-выхода (GPIO) с фильтровать входного сигнала
- Расширенный периферийный регулятор прерывания (ePIE)
- Множественная маломощная поддержка режима (LPM) с внешним пробуждением
Peripherals связей
- USB 2,0 (MAC + PHY)
- Поддержка для 12 интерфейса параллельного порта штыря 3,3 V-совместимого всеобщего (вверх)
- 2 модуля сети зоны регулятора (КОНСЕРВНОЙ БАНКИ) (штыр-самозагружаемого)
- 3 высокоскоростных (до 50-MHz) порта SPI (штыр-самозагружаемого)
- 2 Multichannel амортизированных серийных порта (McBSPs)
- 4 интерфейса серийных связей (SCI/UART) (штыр-самозагружаемые)
- 2 интерфейса I2C (штыр-самозагружаемого)
Сетноая-аналогов подсистема
- До 4 аналого-цифрового преобразователя (ADCs)
  - шестнадцатиразрядный режим
    - 1,1 MSPS каждое (до объема системы 4.4-MSPS)
    - Дифференциальные входные сигналы
    - До 12 внешних канала
  - режим 12-bit
    - 3,5 MSPS каждое (до объема системы 14-MSPS)
    - Одно-законченные входные сигналы
    - До 24 внешних канала
  - Одиночное Образц-и-владение (ГРУЗЯ И РЕГУЛИРУЯ) на каждом ADC
  - Оборудовани-интегрированное постпроцессирование преобразований ADC
    - Насыщать смещенную тарировку
    - Ошибка от setpoint вычисления
    - Высокий, низкий, и нул-скрещивание сравните, с возможностью прерывания
    - захват задержки Пуск-к-образца
- 8 windowed компараторов с 12 ссылками конвертера бита Цифров-к-сетноыми-аналогов (DAC)
- Бит 3 12 амортизировал выходы DAC
Увеличенные peripherals контроля
- 24 канала PWM с увеличенными особенностями
- 16 каналов модулятора/демодулятор ширины ИМПа ульс Высоко-разрешения (HRPWM)
  - Высокое разрешение и на каналах a и b 8 модулей PWM
  - поддержка Мертв-диапазона (и на стандартном и высоком разрешении)
- 6 увеличенных модулей захвата (eCAP)
- 3 увеличенных модуля ИМПа ульс кодировщика квадрирования (eQEP)
- 8 каналов входного сигнала модуля фильтра Сигм-перепада (SDFM), 2 параллельных фильтра в канал
  - Стандартный фильтровать данных по SDFM
  - Фильтр компаратора для быстрого действия для из ряда
