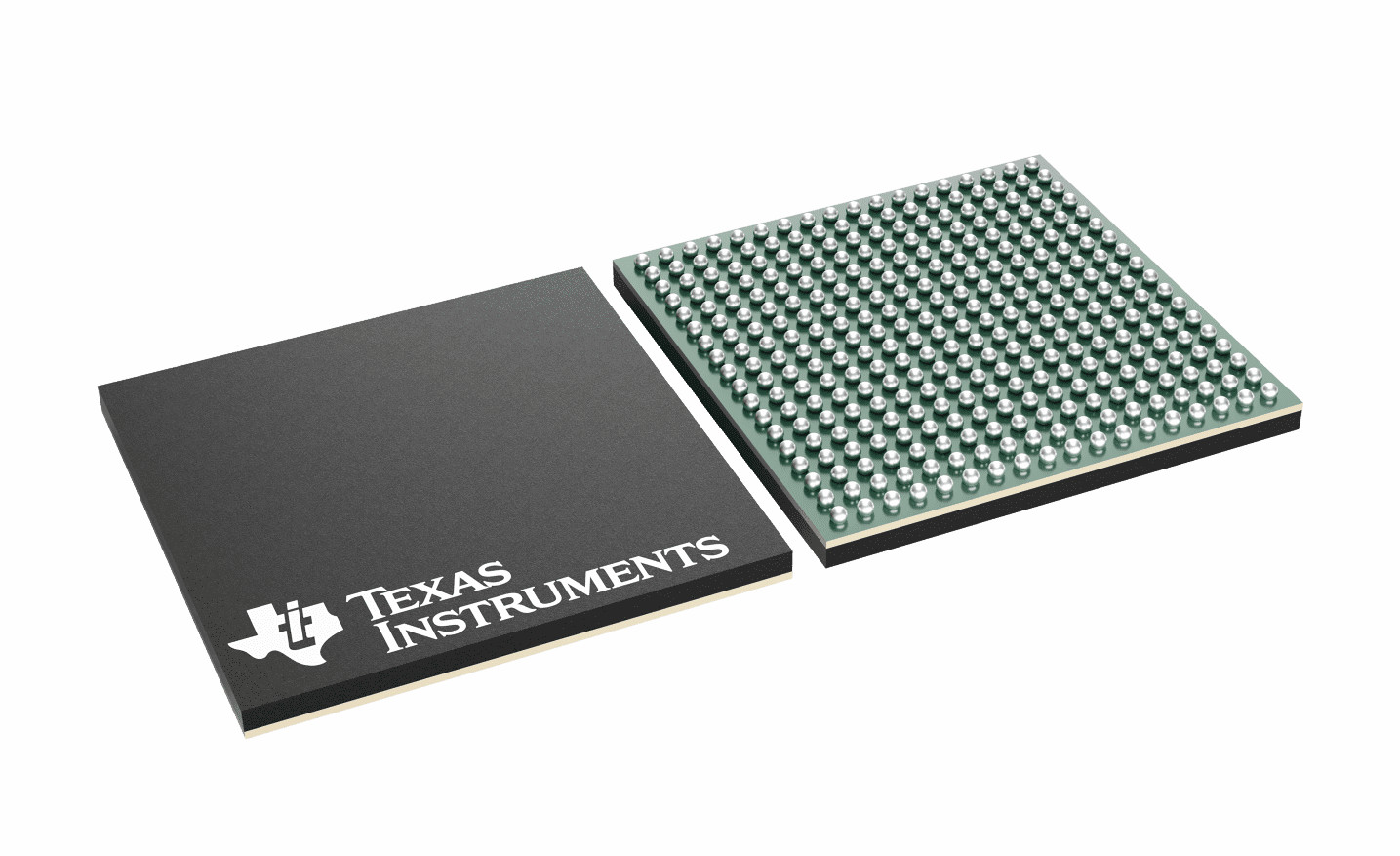

Возможность шага замка блока микроконтроллера AM2634-Q1 MCU

AM2634-Q1

Ядри процессора:

• Одиночная, двойная, и четырехъядерная рука Cortex-R5F MCU с каждым ядром бежать до 400 MHz
  • Я-тайник 16KB с 64-разрядным ECC в ядр C.P.U.
  • D-тайник 16KB с трицатидвухразрядным ECC в ядр C.P.U.
  • 64KB Плотн-соединило память (TCM) с ECC бита 32 ‑ в каждое ядр R5F
  • возможность Замк-шага

Подсистема памяти:

• 2MB RAM На-обломока (OCSRAM)
  • 4 банка x 512KB
  • Предохранение от ошибки ECC
  • Двигатель DMA поддержек внутренний

Промышленное взаимодействие:

• блок в реальном времени Двойн-ядра Programmable и промышленная подсистема связи (PRU_ICSSM) включая промышленные комуникационные протоколы или интерфейсы управлением мотора:
  • EtherCAT
  • PROFINET
  • EtherNET/IP™
  • IO-связь
  • Обратная связь кодировщика
  • Общецелевой вход-выход (GPIO)

Воспринимать & возбуждение:

• Подсистема контроля в реальном времени (CONTROLSS)
• сетноые-аналогов компараторы 20x с programmable ссылкой DAC (CMPSS)
• сдержанные аналого-цифровые преобразователи регистра последовательного сближения 5x 12 (SAR) (ADC)
  • До 4 MSPS в ADC
  • 6 дискретных входных сигналов в ADC
  • Конфигурируемый как одно-законченные или дифференциальныеся входные сигналы
• 1x 12 бит DAC с амортизированным выходом
• 32x увеличило высокие модули разрешения PWM (EHRPWM)
  • Расширьте разрешающую способность по времени PWM сравненного к EPWM
  • Выходы поддержки одно-законченные или дифференциальныеся
• 10x увеличило модули захвата (ECAP)
• 3x увеличило модули ИМПа ульс кодировщика квадрирования (EQEP)
• модули фильтра Сигм-перепада 2x (SDFM) каждое поддерживая до 4 канала
• Поперечина гибкого сигнала мултиплексная (XBAR)

Система на обслуживаниях и архитектуре обломока (SoC):

• EDMA 1x для того чтобы поддержать функции перемещения данных
• Модули связи Interprocessor
  • Модуль SPINLOCK для синхронизировать процессы бежать на множественных ядрах
  • Функциональность ПОЧТОВОГО ЯЩИКА снабженная через регистры CTRLMMR
• Поддерживает основной ботинок от следующих интерфейсов:
  • UART
  • QSPI НИ внезапное
• Поддержка синхронизации времени с синхронизацией времени и сравнить маршрутизаторы прерывания события

Функциональная безопасность:

• Включает дизайн систем с функциональными требованиями к безопасности
  • ECC или равенство на вычислени-критических памятях
  • Встроенный само- тест (BIST) и недостатк-впрыска для RAM C.P.U. и на-обломока
  • Модуль сигнала ошибки (ESM) со штырем ошибки
  • Диагностики безопасности, напряжение тока, температура, и контроль продолжительные по времени часов, windowed таймеры сторожевого пса, двигатель CRC для проверок целостности памяти
• Функциональные прицеленные Безопасност-уступчивые [промышленный]
  • Превращенный для функциональных применений безопасности
  • Документация будет помочь системному проектированию безопасности IEC 61508 функциональному
  • Систематическая возможность до SIL-3 прицелилась
  • Целостность оборудования до SIL-3 прицелилась
  • связанная с Безопасност аттестация
    • Запланированный IEC 61508
• Функциональные прицеленные Безопасност-уступчивые [автомобильный]
  • Превращенный для функциональных применений безопасности
  • Документация будет помочь системному проектированию безопасности ISO 26262 функциональному
  • Систематическая возможность до ASIL-D прицелилась
  • Целостность оборудования до ASIL-D прицелилась
  • связанная с Безопасност аттестация
    • Запланированный ISO 26262
• AEC-Q100 квалифицировало для автомобильных применений

Безопасность:

• Модуль безопасностью оборудования (HSM) с поддержкой для автомобиля ОНА 1.1/EVITA
• Безопасная поддержка ботинка
  • Прибор принимает сверх защиту
  • Оборудовани-принуженное корн--доверие
  • Удостоверенный ботинок
  • Предохранение от Анти--отката назад S/W
• Отлаживайте безопасность
  • Отлаживайте прибора HS позволенного только со свойственным удостоверением подлинности
  • Обеспечение вывести из строя для того чтобы отлаживать
• ID и ключевой менеджмент прибора
  • Поддержка для памяти OTP (FUSEROM) для того чтобы хранить ключи корня & другая безопасность включающ поля
  • Отдельные регуляторы EFUSE и ROMs ВЗРЫВАТЕЛЯ
  • Id уникального прибора общественные
• Блоки предохранения от памяти (MPU)
  • Настоящий момент MPU Arm® внутри каждого ядра Cortex®-R5F
  • Система MPU – настоящий момент на различных интерфейсах в SoC (могут быть брандмауэр или MPU)
    • 8-16 регионы
    • Programmable (ID привилегии, прочитал/пишет/Cachable, адрес начала/конца, позволяет, обеспечивает/не безопасный)

• Криптографическое ускорение
  • Поддерживает криптографические ядри
    • AES - размеры 128/192/256 битов ключевые
    • SHA2 - 256/384/512 сдержанных поддержек
    • DRBG с псевдо и истинным произвольно-пронумерованным генератором
    • PKA (общественный ключевой акселератор), который нужно помочь в обработке RSA/ECC
  • Поддержка DMA

Высокоскоростные интерфейсы:

• Интегрированный переключатель локальных сетей поддерживая 2 внешних порта
  • RMII (10/100) или RGMII (10/100/1000)
  • IEEE1588 (2008 дополнение d, дополнение e, дополнение f) с 802.1AS PTP
  • Управление статьи 45 MDIO PHY
  • Классификатор пакета основанный на двигателе ЭЛЯ с 512 классификаторами
  • Регулирование потока основанное приоритетом
  • Размер пакета до 2KB
  • Шагать прерывания 4 C.P.U. H/W
  • Контрольная сумма IP/UDP/TCP offload в оборудовании

Взаимодействие:

• всеобщие асинхронные приемнопередатчики 6x (UART)
• серийные регуляторы периферийного интерфейса 5x (SPI)
• местные порты сети соединения 5x (LIN)
• Интер-интегрированные порты цепи 4x (I2C)
• модульные модули сети зоны регулятора 4x (MCAN) с поддержкой CAN-FD
• интерфейс квадрацикла 1x серийный периферийный (QSPI)
• Быстрый последовательный интерфейс (FSI) с ядрами приемника 4x и ядрами передатчика 4x
• До 140 общецелевых штырей I/O (GPIO)

Средства массовой информации и хранение данных:

• Мульти-средства массовой информации 1x чешут/безопасные интерфейс цифров (MMC/SD) 4 сдержанный
• Общецелевой регулятор памяти (GPMC)
  • шестнадцатиразрядная параллельная шина данных
  • адресная шина 22-bit
  • До addressable области памяти 4MB
  • Интегрированная поддержка модуля положения ошибки (ВЯЗА) для проверки погрешностей

Технология/пакет:

• технология 45-nm
• 15mm x 15mm, тангаж 0,8 mm, 324 штырь NFBGA
