Каналы TMUX154ERSWR электронных блоков 900MHz 2 IC BOM ABS пластиковые

Особенности для TMUX154E

• VДеятельность CC на 3 v к 4,3 v
• Штыри I/O могут допустить до 5,25 v
• совместимая логика контроля 1.8-V
• Поддержки привели- I/O в действие защиты прикалывают hi-Z когда vCC = 0 V
• RНА = максимуме 10 Ω
• ΔRНА = 0,35 Ω типичных
• Cio (ДАЛЬШЕ) = 7,5 pF типичное
• Потребление низкой мощности (максимум 1 uA)
• – ширина полосы частот 3-dB = 900 MHz типичный
• Представление захвата превышает
  100 мам согласно с JESD 78, класс II (1)
• Представление ESD испытанное согласно с JESD 22
  • модель Человеческ-тела 8000-V
    (A114-B, класс II)
  • модель Поручать-прибора 1000-V (C101)
• Порт I/O представления ESD к GND (2)
  • модель Человеческ-тела 15000-V

(1) за исключением входных сигналов EN и SEL

(2) высоковольтных HBM выполнено в дополнение к стандартному испытанию HBM (A114-B, классу II) и прикладывает к I/O порты испытанные по отношению к GND только.

Описание для TMUX154E

TMUX154E высокий переключатель 2:1 ширины полосы частот специально конструированный для переключая сигналов ofhigh-скорости в применениях с ограниченным I/Os. Широкая ширина полосы частот (900 MHz) этого сигналы switchallows пройти с минимальным искажением края и участка. Переключатель двухнаправленные andoffers небольшое или никакое амортизации высокоскоростных сигналов. Он конструирован для низкого бит-к-бита уклоняет изоляцию шума канал-к-канала andhigh.

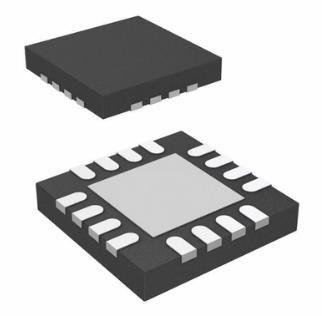

TMUX154E интегрирует клетки предохранения от ESD на всех штырях, доступно в крошечном UQFNpackage (1,8 mm × 1,4 mm) или пакете VSSOP, и охарактеризовано над temperaturerange свободно-воздуха – 40°C к 85°C.
