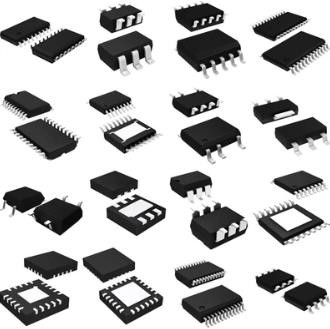

Ограничиваться IC управления силы TPS259530DSGT PMIC настоящий для водителя

Особенности для TPS2595

• Широкий ряд ввода напряжения: 2,7 v до 18 v
  • Абсолютный максимум 20 v
  • 3 v до 18 v для версии TPS2595x5
• Низкое На-сопротивление: RНА = mΩ 34 (типичном)
• Быстрые варианты (3.8-V, 5.7-V, и 13.7-V) струбцины предохранения от перенапряжения с временем на ответ 5 µs (типичных)
• TPS2595x0, TPS2595x1, TPS2595x5: Активный максимум включает входной сигнал с регулируемым замыканием недонапряжения (UVLO)
• TPS2595x3: Активный низкий уровень включает входной сигнал с регулируемым замыканием перенапряжения (OVLO)
• Регулируемый настоящий предел с выходом настоящего монитора нагрузки (ILM)
  • Настоящий ряд: 0,5 a до 4 a
  • Настоящая точность предела: ±7.5%
• Регулируемое управление тарифа ряда выхода (dVdt)
• Над предохранением от температуры (OTP)
• Pin индикации недостатка (FLT)
• Опознавание UL 2367 – номер E169910 файла
  • RΩ >= 487 ILM (4,42 максимум)
• IEC аттестованное 62368-1
• Сейф во время одноточечного теста отказа (IEC 62368-1)
  • Pin ILM раскрывает/короткое обнаружение

Описание для TPS2595

Семья TPS2595xx eFuses (интегрированный FET оперативно заменяет приборы) сильно решение управления предохранения от и силы интегральной схемаы в небольшом пакете. Приборы обеспечивают режимы multipleprotection используя очень немногие внешние компоненты и крепкая оборона против перегрузок, короткие замыкания, пульсации напряжения тока, и чрезмерное течение inrush.

Уровень предела течения выхода может быть набором с одиночным внешним резистором. Он alsopossible для того чтобы получить точное чувство нагрузки выхода настоящим путем измерять резистор предела acrossthe падения напряжения тока настоящий. Применения с требованиями к определенного inrush настоящими могут установить тариф ряда theoutput с одиночным внешним конденсатором. События перенапряжения быстро ограничиваемые схемы привязки byinternal к безопасному фиксированному максимуму, без внешних необходимы компонентов. Вариант TheTPS259573 обеспечивает вариант для того чтобы установить определяемый пользователем порог выключения перенапряжения.

Быструю функцию разрядки выхода можно снабдить в вариантах TPS2595x5 byconnecting штырь ВЫХОДА к штырю QOD.

Приборы охарактеризованы для деятельности над диапазоном температур – 40°C to+125°C.
