8542.39.0001 защита сети TPD2S300YFFR транзистора триода NPN PNP

Особенности для TPD2S300

• 2 канала Коротк-к-vПредохранение от перенапряжения АВТОБУСА (CC1, CC2): 24-VDC терпимый
• 2 канала предохранения от IEC 61000-4-2 ESD (CC1, CC2)
• Низкое спокойное течение: µA 3,23 (типичное), vPWR, VM = 3,3 V
• CC1, FETs предохранения от перенапряжения CC2 200 мам способных на проходить vСила CONN
• Резисторы мертвой батареи CC интегрированные для регуляции случая пользы мертвой батареи в мобильных устройствах

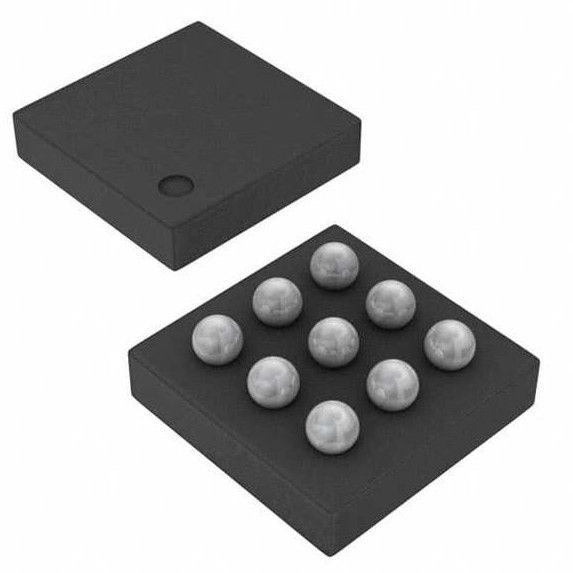

• 1,4-mm пакет mm WCSP × 1,4

Описание для TPD2S300

TPD2S300 одиночный тип-C решение USB обломока предохранения от порта который обеспечивает 20-VShort-to-VПеренапряжение АВТОБУСА и предохранение от IEC ESD для штырей CC1 и CC2.

С отпуска типа-C соединителя USB, были выпущены много продукты и аксессуаров для USBType-C которые не встречают тип-C спецификацию USB. Один пример этого типа-C переходников isUSB подачи энергии который начинает вне с 20 v на vBUSline. Другая забота для типа-C USB что механические переплетать и сползать couldshort соединителя прикалывают должное к близости они имеет в этом небольшом соединителе. Это может причинить 20-VVПОВЕЗИТЕ на автобусе быть замкнутым накоротко к штырям CC. Также, должный к близости thepins в типе-C соединителе, повышенная забота что твердые частицы и влага идя tocause 20-V vШтырь АВТОБУСА, который нужно замкнуть накоротко к штырям CC.

Эти не-идеальные оборудования и механические события делают его необходимый для CC прикалывают к be20-V терпимому, даже если они только работает на 5 v или низкий. TPD2S300 включает CC прикалывает для того чтобы быть 20-V терпимым без мешать с нормальным функционированием путем обеспечивать предохранение от перенапряжения на штырях CC. Прибор устанавливает высоковольтные FETs последовательно на линиях CC. Когда порог abovethe OVP напряжения тока обнаружен на этих линиях, высоковольтные переключатели раскрыты вверх, остаток isolatingthe системы от высоковольтного настоящего момента условия на соединителе.

В конце концов, большинств системы требуют предохранения от системного уровня IEC61000-4-2 ESD для их externalpins. TPD2S300 интегрирует предохранение от IEC 61000-4-2 ESD для CC1 и CC2 штырей, извлекать theneed для того чтобы установить высоковольтные диоды ТВ внешне на соединителе.
