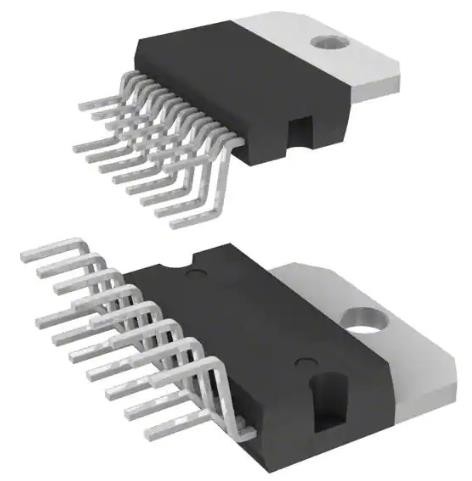

TDA7297 STMicroelectronics Audio Amplifier IC 15 мВт, монтаж через сквозное отверстие

Характер продукции

Усилитель IC 15 Multiwatt TDA7297 STMicroelectronics аудио через держатель отверстия

Усилитель IC 15-Multiwatt TDA7297 STMicroelectronics для специально конструированный для ТВ и портативного аудио применения

Усилители аудио IC AB 15-Multiwatt класса IC 2-Channel усилителя TDA7297 STMicroelectronics (стерео) линейные

ДВОЙНОЕ ОПИСАНИЕ УСИЛИТЕЛЯ МОСТА 15+15W:

TDA7297 двойной усилитель моста специально конструированный для применений ТВ и портативного радио.

Особенности

ШИРОКИЙ РЯД ПОДАЧИ НАПРЯЖЕНИЯ (6V -18V)

МИНИМАЛЬНЫЕ КОМПОНЕНТЫ EXTERNAL

– ОТСУТСТВИЕ КОНДЕНСАТОРА SVR

– ОТСУТСТВИЕ БУТСТРЭПА

– ОТСУТСТВИЕ КЛЕТОК BOUCHEROT

– ВНУТРЕННЕ ФИКСИРОВАННОЕ УВЕЛИЧЕНИЕ

РЕЗЕРВНЫЕ & БЕЗМОЛВНЫЕ ФУНКЦИИ

ПРЕДОХРАНЕНИЕ ОТ КОРОТКОГО ЗАМЫКАНИЯ

ТЕРМАЛЬНОЕ ПРЕДОХРАНЕНИЕ ОТ ПЕРЕГРУЗКИ

ПРЕДЛОЖЕНИЕ ПРИМЕНЕНИЯ:

РЕЗЕРВНОЕ И БЕЗМОЛВНОЕ применение микропроцессора ФУНКЦИЙ (a) во избежание надоедая «Поп-шум» во время включения/с переходных процессов, необходимо гарантировать правую резервную и безмолвную последовательность сигналов. Оно довольно прост получить эту функцию используя микропроцессор (FIG. 1 и 2). Вначале резервный сигнал (от mP) идет высоким и напряжением тока через резервный терминал (Pin 7) начинает увеличить в геометрической прогрессии. Внешняя сеть RC запланирована к включению медленно склоняя цепи усилителя, этого для избежания «ПОПА» и «ЩЕЛЧКА» на выходах. Когда это напряжение тока достигает резервный пороговый уровень, усилитель переключать-на и внешние конденсаторы последовательно к началу терминалов входного сигнала (C3, C5) поручить. Необходимо поддерживать безмолвный низкий уровень до тех пор пока конденсаторы полно не поручены, это сигнала для избежания что прибор идет в режим игры причиняя громкий «шум попа» на дикторах. Задержка 100-200ms между резервными и безмолвными сигналами соответствующая для свойственной деятельности.
